Проводка KME Nevo PLUS 8 цилиндров

 С помощью электропроводки для электроники KME Nevo PLUS 8 цилиндров осуществляется связь, контроль и управление системой, а также другими исполнительными элементами. Проводка ЭБУ Nevo Plus на 8 цилиндров не имеет контактов подключения к OBD разъему автомобиля.

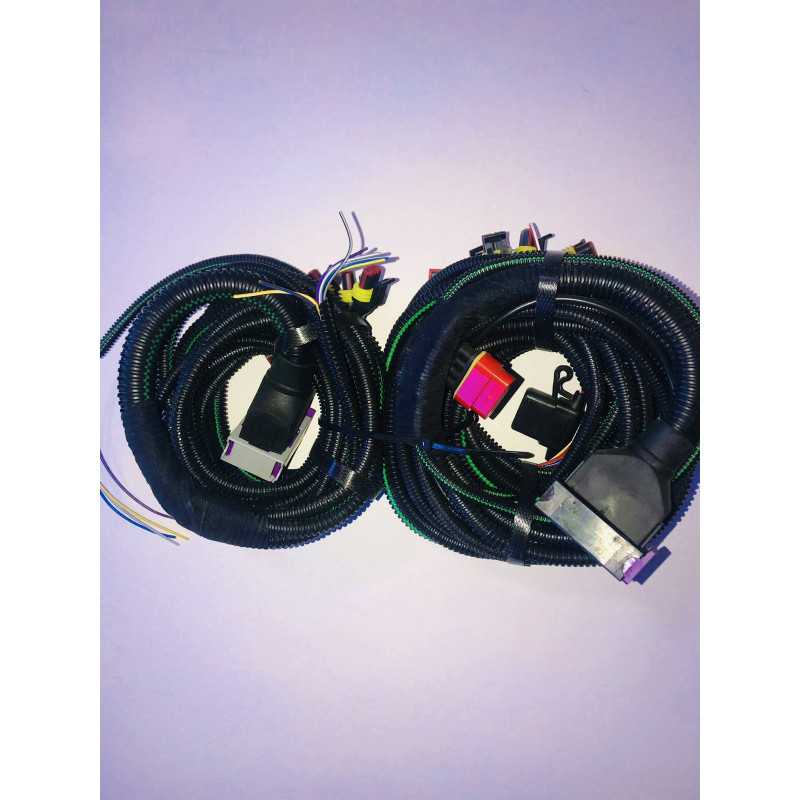

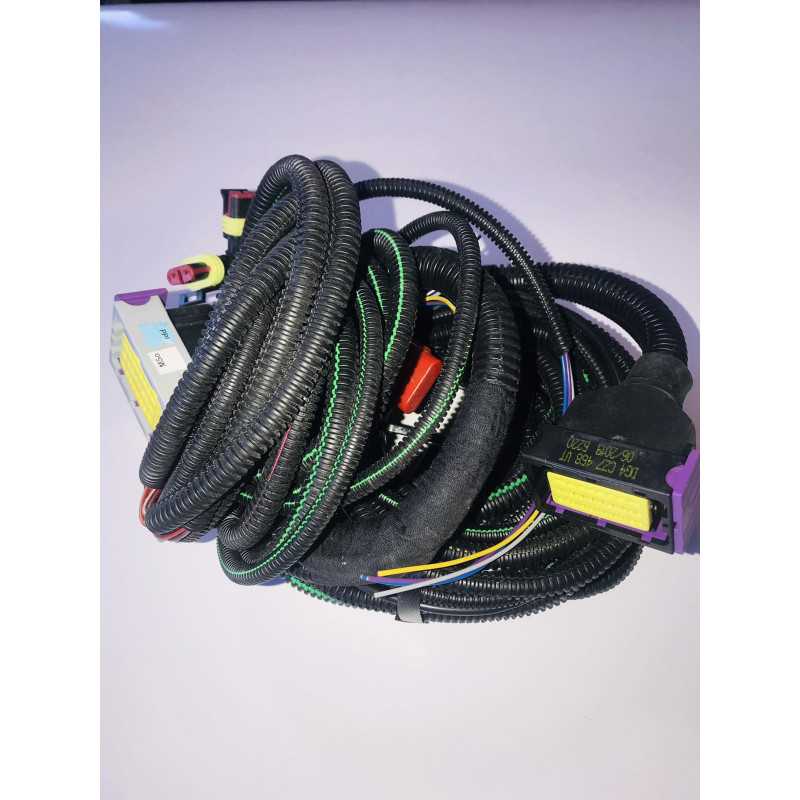

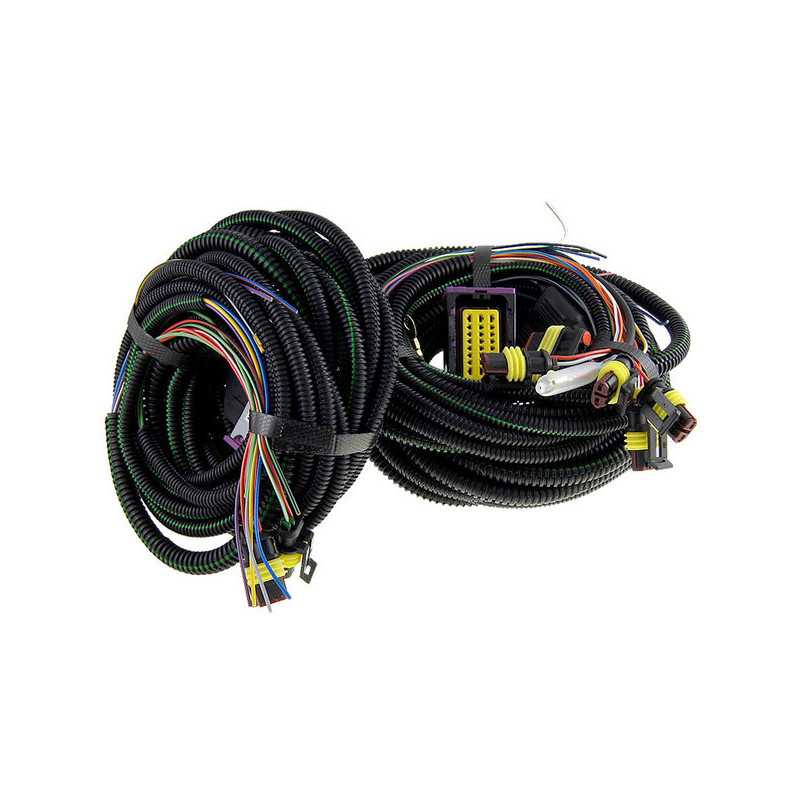

Для установки и подключения газового блока КМЕ Nevo Plus 8 цилиндров применяется 2 жгута электропроводки. Один часть имеет разъём чёрного цвета, второй - серого цвета.

Инструкция подключения газовой проводки КМЕ Нево Плюс 8 цилиндров:

1. Электрический жгут проводки с чёрным разъемом имеет подключение к таким узлам системы автомобиля:

• Провода с клеммами для подключения к аккумулятору автомобиля (контакт питания и массы);
• Контактные провода для подключения переключателя вида топлива (газ-бензин) с разъёмом;
• Провода подключения к газовым форсункам с влагозащищёнными разъёмами типа Valtek - 4 штуки;
• Провода для подключения к бензиновым форсункам без разъемов, имеет 8 проводов для подключения к четырём форсункам, по два провода на одну форсунку;
• Проводка для подключения датчика температуры газового редуктора 4,7 кОм;
• Контактный провод для подключения к источнику сигнала оборотов двигателя;
• Провода с герметическим разъемом для подключения к Map Sensor датчику давления, температуры газа и разряжения;
• Контактные провода с герметическим разъемом для подключения интерфейса для диагностики и настройки системы;
• Провод для подключения питания от замка зажигания автомобиля;
• Проводка для подключения к электромагнитным газовым клапанам;
• Контактные провода для подключения датчика уровня газа на мультиклапане газового баллона.

2. Электрический жгут проводки с серым разъёмом имеет подключение к таким узлам системы автомобиля:

• Электрические контакты для подключения к бензиновым форсункам без разъёмов, имеет 8 контактов для подключения к четырём форсункам, по 2 контакта на 1 форсунку;
• Электрические контакты для подключения к газовым форсункам с разъемами типа Valtek - 4 штуки;
• Контактные провода для подключения и задействования аналоговых входов и выходов.
